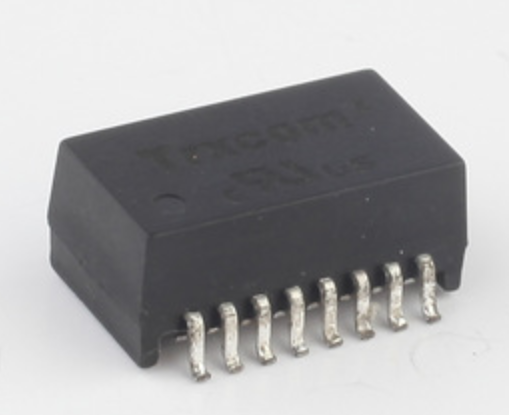

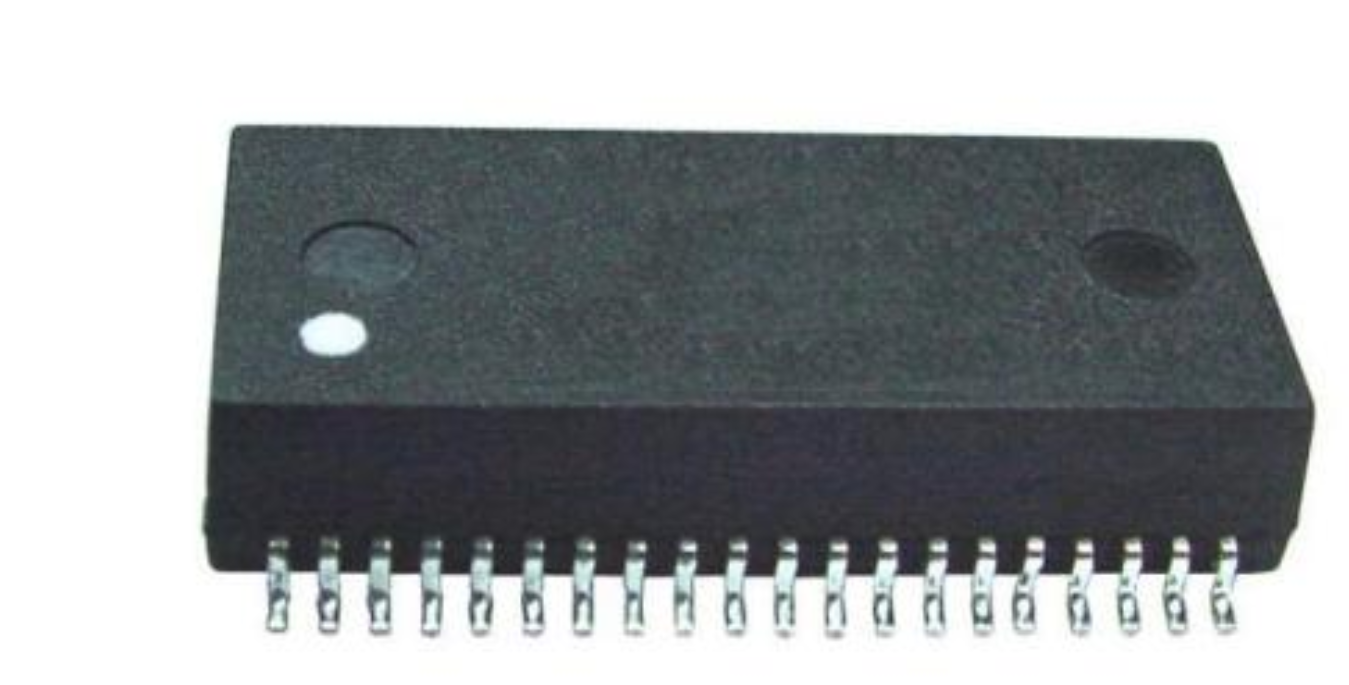

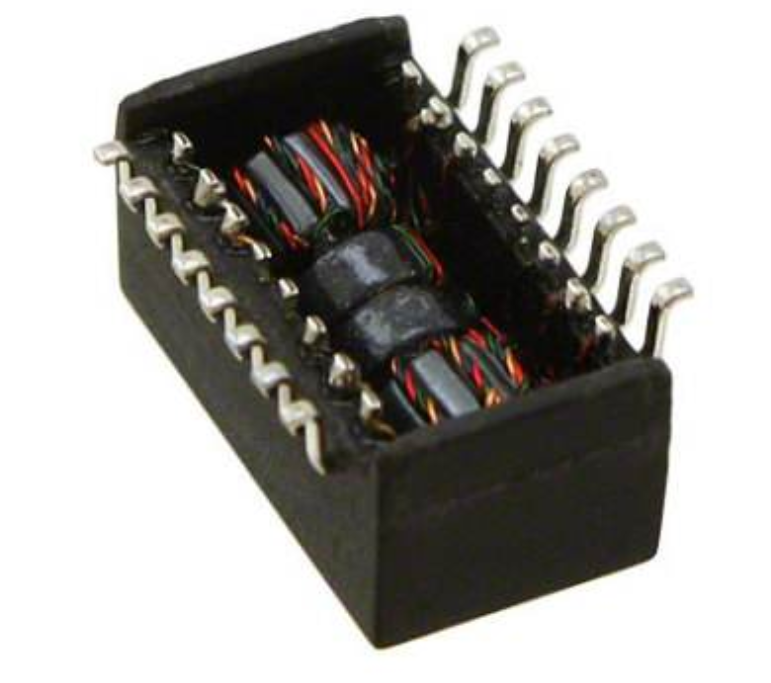

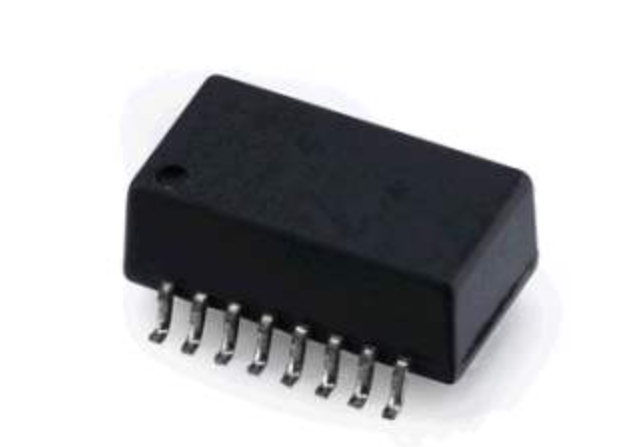

網絡變壓器又名網絡隔離變壓器、以太網變壓器、網絡濾波器。產品類型又分為單口、雙口、多口、10/100BASE、1000BASE-TX、10000BASE-TX和RJ45接口集成型網絡隔離變壓器。產品主要應用于：RJ45網卡、以太網交換機、網絡路由器、ADSL、VDSL數字設備、EOC終端、EPON/GPON三網融合設備、網絡機頂盒、智能電視、網絡攝像機、SDH/ATMSDH/ATM、PC主板、電腦周邊、工業主板、網絡伺服器、電信通訊基站smallcell等設備。
網絡變壓器主要有信號傳輸、阻抗匹配、波形修復、信號雜波抑制和高電壓隔離等作用。
網絡變壓器在以太網中的作用在以太網設備中，通過PHY接RJ45時，中間都會加一個網絡變壓器。有的變壓器中心抽頭接到地。而接電源時，電源值又可以不一樣，3.3V，2.5V，1.8V都有。
中間抽頭有些接電源，而有些接地。這個主要是由使用的PHY芯片UTP口驅動類型決定的。這種驅動類型有兩種，電壓驅動和電流驅動。電流驅動的就要接電源；電壓驅動的就直接接個電容到地即可。所以對于不同的芯片，中心抽頭的接法，與PHY是有密切關系的，具體還要參看芯片的datasheet和參考設計。接電源時要接不同的電壓，也是所使用的PHY芯片資料里規定的UTP端口電平?jīng)Q定的。
從理論上來說，可以不需要接變壓器，直接接到RJ45上也是能正常工作的。但是傳輸距離就很受限制，而且當接到不同電平網口時，也會有影響。而且外部對芯片的干擾也很大。當接了網絡變壓器后，它主要用于信號電平耦合?？梢杂幸韵伦饔茫?/span>
1、可以增強信號，使其傳輸距離更遠；
2、使芯片端與外部隔離，抗干擾能力大大增強，而且對芯片增加了很大的保護作用（如雷擊）；
3、當接到不同電平（如有的PHY芯片是2.5V，有的PHY芯片是3.3V）的網口時，不會對彼此設備造成影響。
