集成若干單一電阻，內部方式可以串聯，或者并聯；簡化PCB板設計、安裝更加方便、保證SMT 焊接質量、減小成套設備的體積
阻抗匹配Impedance matching
? 優點：阻抗匹配后對本級信號基本無影響
? 關系：阻抗是電阻與電抗在向量上的總和
? 負載阻抗與電源內阻的阻抗匹配
? 負載阻抗與傳輸線阻抗的阻抗匹配
? 負載阻抗和信源內阻的阻抗匹配
? 滿足高頻電路的阻抗匹配
3. 匹配條件matching term
? 負載阻抗等于信源內阻，即輻角與模相等，在負載阻抗上可以得到無失真的電壓傳輸
? 負載阻抗等于信源內阻的共軛值，它們的模相等且輻角之和為零。在負載阻抗上可以得到最大 功率。這種匹配條件稱為共軛匹配。如果信源內阻和負載阻抗均為純阻性，則兩種匹配條件是等同的

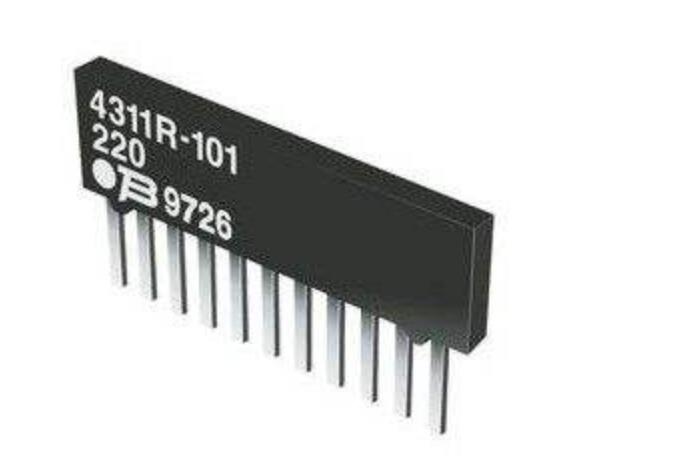

排阻具有方向性，與色環電阻相比具有整齊、少占空間的優點。
1與a 2與b 3與c 4 與d之間的電阻都是10歐，與其它的管腳沒有任何關系．就是一排電阻，做在了一個原件上．

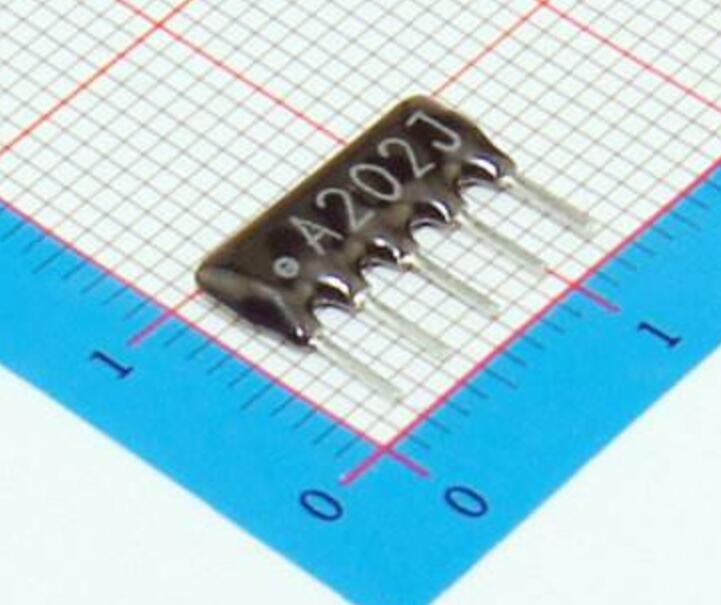

有的還有一個公腳，就是為了方便使用，拿萬用表量一下就會發現所有腳對公共腳的阻值均是標稱值，除公共腳外其它任意兩腳阻值是標稱值的兩倍，很明顯任意兩腳是通過公共腳串聯的，應用在有很多上下拉電阻的場合特方便，比如并行通訊線上，還節省空間。
