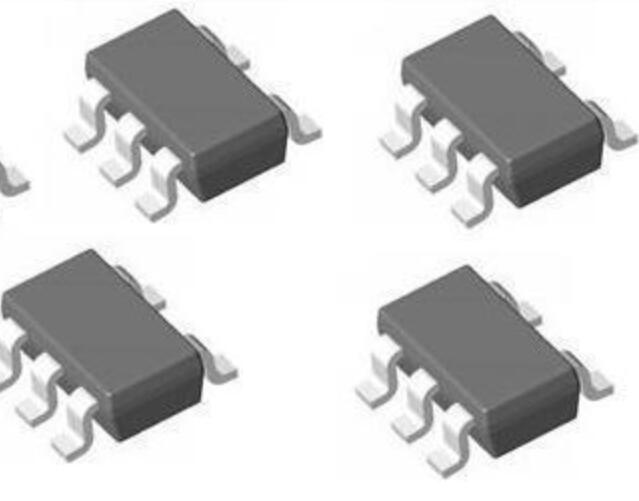

雙極性晶體管是電子學歷史上具有革命意義的一項發明，其發明者威廉·肖克利、約翰·巴丁和沃爾特·布喇頓被授予了1956年的諾貝爾物理學獎。
這種晶體管的工作，同時涉及電子和空穴兩種載流子的流動，因此它被稱為雙極性的，所以也稱雙極性載流子晶體管。這種工作方式與諸如場效應管的單極性晶體管不同，后者的工作方式僅涉及單一種類載流子的漂移作用。兩種不同摻雜物聚集區域之間的邊界由PN結形成。
雙極性晶體管由三部分摻雜程度不同的半導體制成，晶體管中的電荷流動主要是由于載流子在PN結處的擴散作用和漂移運動。以NPN晶體管為例，按照設計，高摻雜的發射極區域的電子，通過擴散作用運動到基極。在基極區域，空穴為多數載流子，電子是少數載流子。由于基極區域很薄，這些電子又通過漂移運動到達集電極，從而形成集電極電流，因此雙極性晶體管被歸到少數載流子設備。
雙極性晶體管能夠放大信號，并且具有較好的功率控制、高速工作以及耐久能力，，所以它常被用來構成放大器電路，或驅動揚聲器、電動機等設備，并被廣泛地應用于航空航天工程、醫療器械和機器人等應用產品中。
