ESD靜電保護二極管響應速度快（小于0.5ns）、低電容、低導通電壓、高集成度、小體積、易安裝，可以同時實現多條數據線保護，是業(yè)內最理想的高頻數據保護器件。

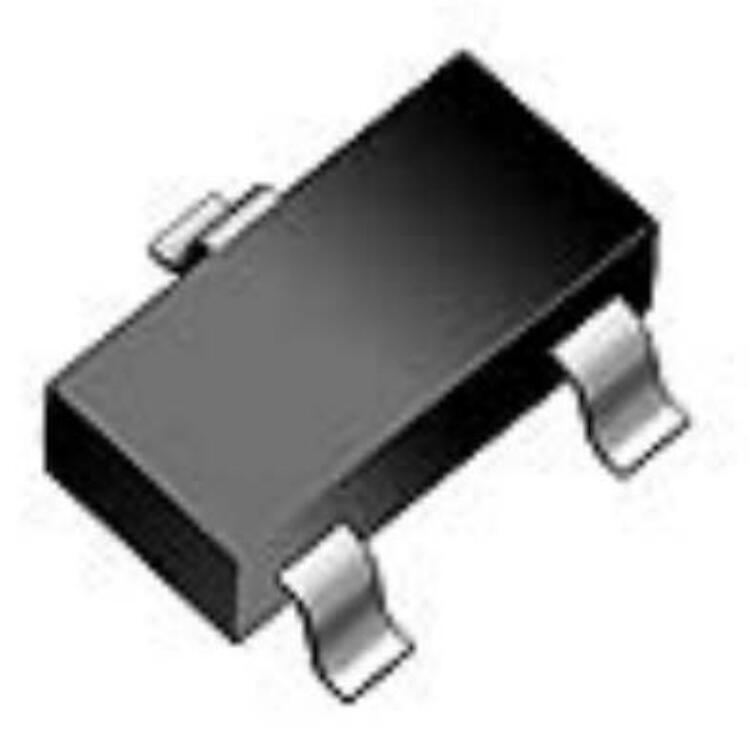

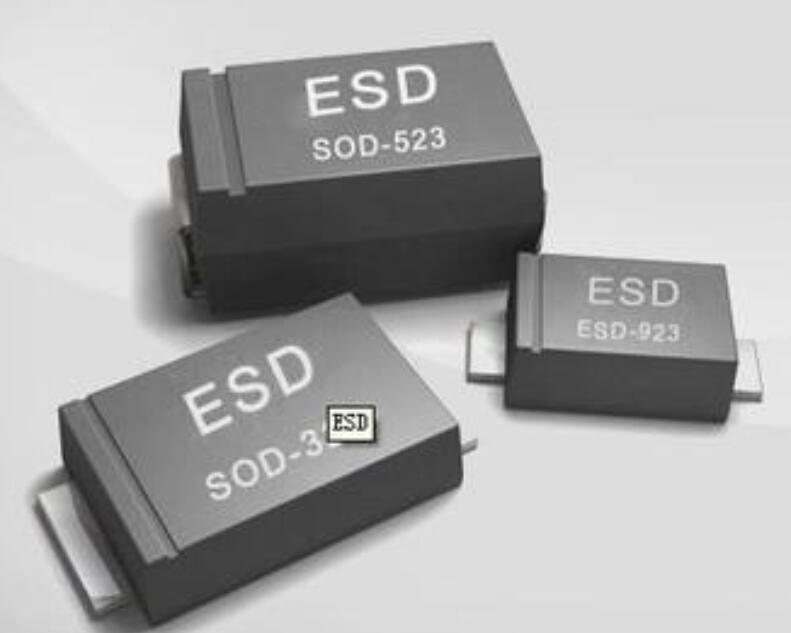

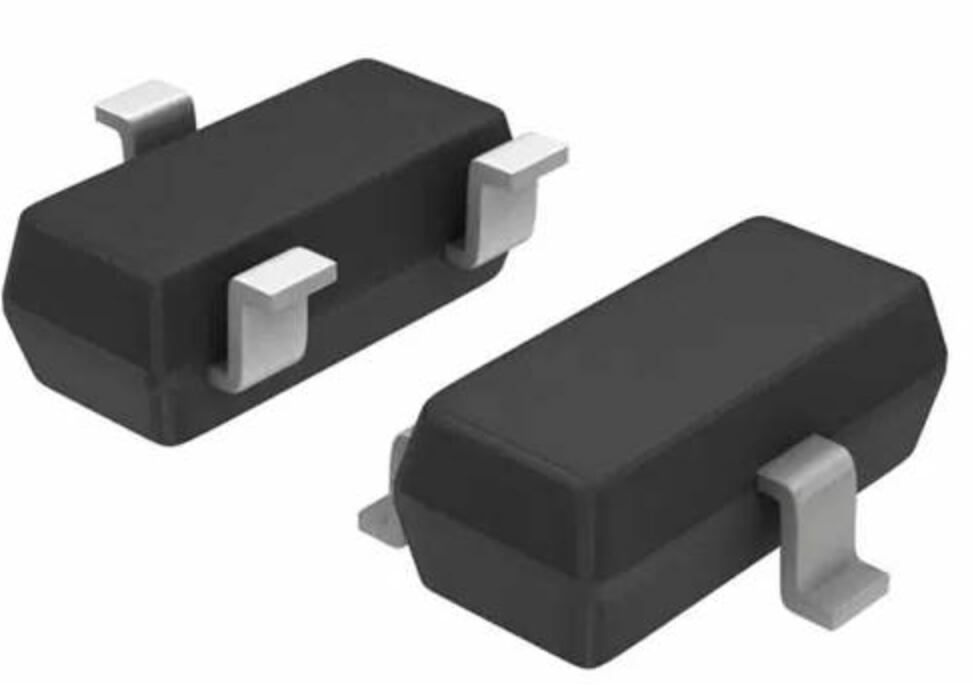

ESD靜電保護二極管主要應用于各類通信接口的靜電保護，如USB、HDMI、RS485、RS232、VGA、RJ11、RJ45、BNC、SIM、SD等。同時，ESD靜電保護元器件封裝多樣化，從單路的SOD-323到多路的SOT-23、SOT23-6L、QFN-10等，電路設計工程師可以根據電路板布局及接口類型選擇不同封裝的ESD靜電保護二極管。
TVS瞬態(tài)抑制二極管和ESD靜電二極管，這兩者的工作原理是一樣，只是在功率、應用場合、封裝形式等方面截然不同，具體表現在：
1）ESD靜電二極管，主要功能是防靜電，然而防靜電要求電容值低，一般在1--3.5PF之間最好；而TVS二極管的電容值卻比較高。
2）ESD保護二極管，主要應用于板級保護；TVS二極管用于初級和次級保護。
3）再選用ESD靜電二極管時，更多看的是ESD二極管的的ESD rating (HBM/MM)和IEC61000-4-2的LEVEL，高速的USB和I/O非常重視ESD二極管的C；而選用TVS二極管時，看的是功率和封裝形式；
在實際應用中，二者通常相輔相成，緊密相連，各自發(fā)揮優(yōu)勢，更有效地為電路安全保駕護航。
